Radiología en Odontología

1. 1. Radiología en OdontologiaP.S.S. Javier González BelloEstomatología

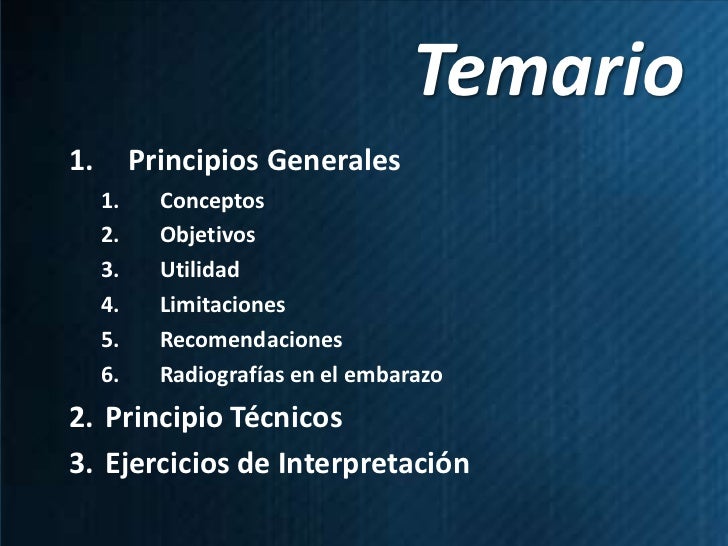

2. 2. Temario1. Principios Generales 1. Conceptos 2. Objetivos 3. Utilidad 4. Limitaciones 5. Recomendaciones 6. Radiografías en el embarazo2. Principio Técnicos3. Ejercicios de Interpretación

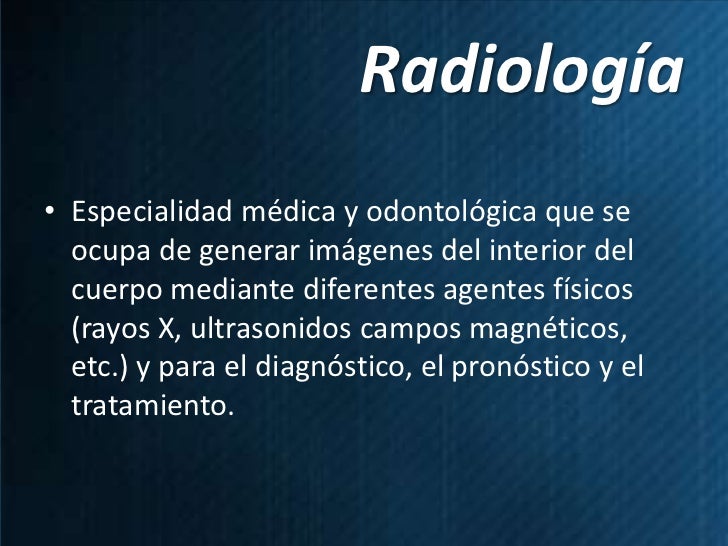

3. 3. Radiología• Especialidad médica y odontológica que se ocupa de generar imágenes del interior del cuerpo mediante diferentes agentes físicos (rayos X, ultrasonidos campos magnéticos, etc.) y para el diagnóstico, el pronóstico y el tratamiento.

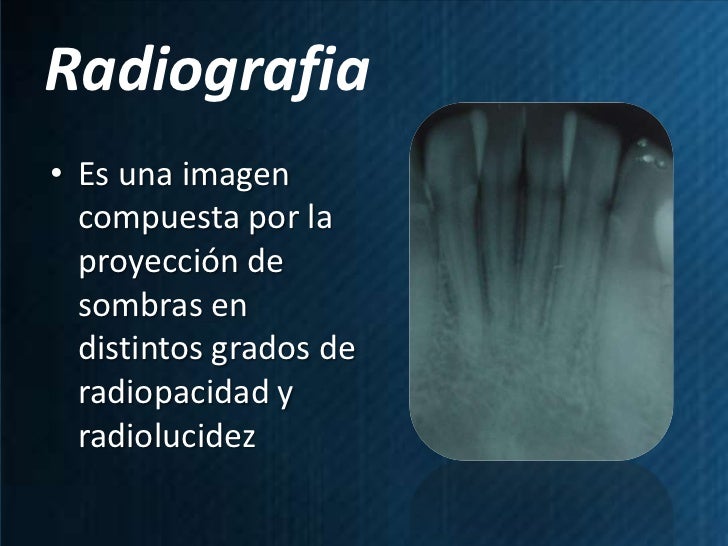

4. 4. Radiografia• Es una imagen compuesta por la proyección de sombras en distintos grados de radiopacidad y radiolucidez
5. 5. Rayos X• Descubiertos en 1895 por: Wilhelm Conrad Roentgen• Son una radiación electromagnética, por su capacidad de penetración, registran sobre una película sombras de densidades variables

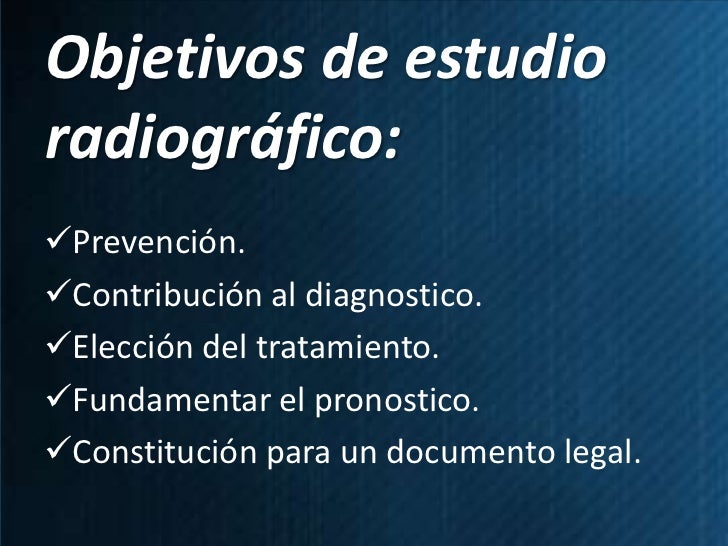

6. 6. Objetivos de estudioradiográfico:Prevención.Contribución al diagnostico.Elección del tratamiento.Fundamentar el pronostico.Constitución para un documento legal.

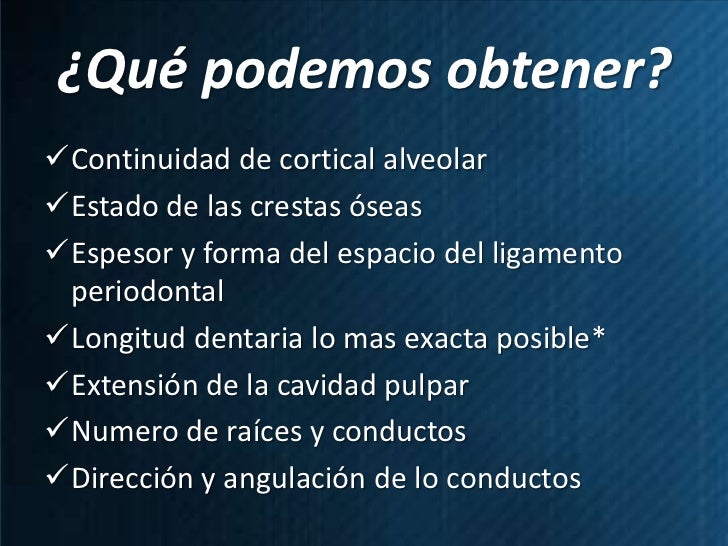

7. 7. ¿Qué podemos obtener?Continuidad de cortical alveolarEstado de las crestas óseasEspesor y forma del espacio del ligamento periodontalLongitud dentaria lo mas exacta posible*Extensión de la cavidad pulparNumero de raíces y conductosDirección y angulación de lo conductos

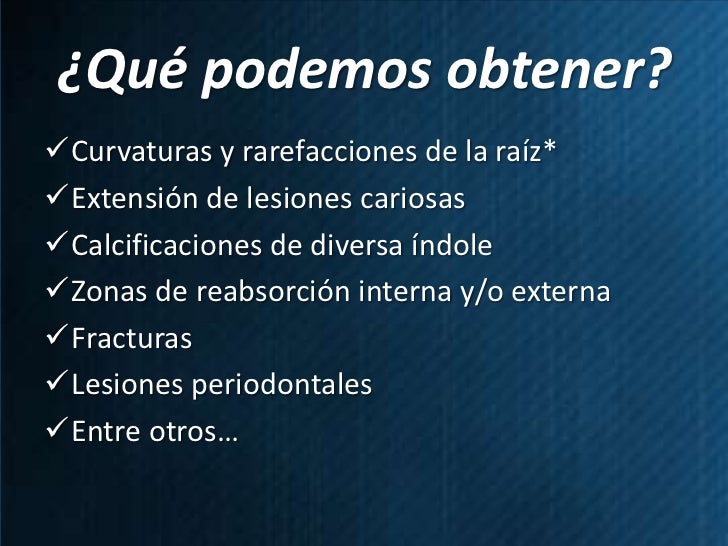

8. 8. ¿Qué podemos obtener?Curvaturas y rarefacciones de la raíz*Extensión de lesiones cariosasCalcificaciones de diversa índoleZonas de reabsorción interna y/o externaFracturasLesiones periodontalesEntre otros…

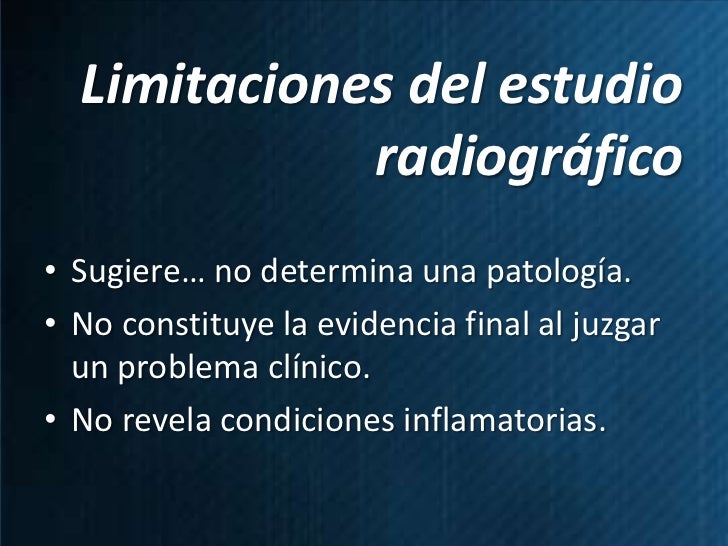

9. 9. Limitaciones del estudio radiográfico• Sugiere… no determina una patología.• No constituye la evidencia final al juzgar un problema clínico.• No revela condiciones inflamatorias.

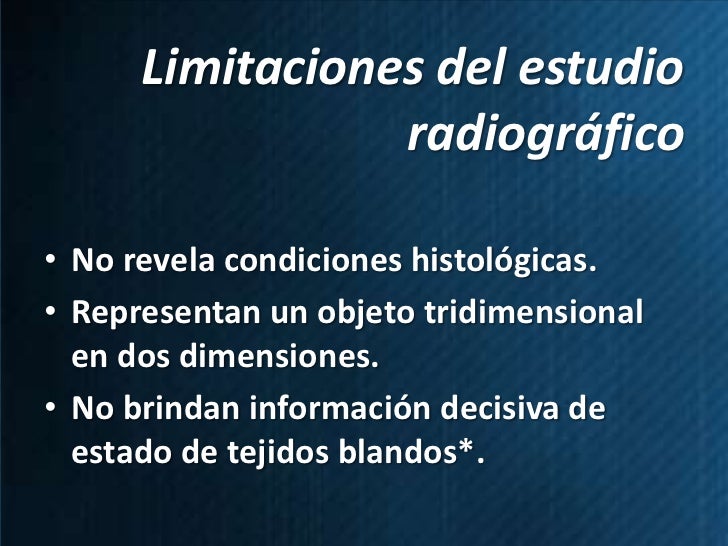

10. 10. Limitaciones del estudio radiográfico• No revela condiciones histológicas.• Representan un objeto tridimensional en dos dimensiones.• No brindan información decisiva de estado de tejidos blandos*.
11. 11. Limitaciones del estudio radiográfico• La imagen obtenida radiográficamente puede tener hasta un 5% de distorsión, donde generalmente la imagen es mayor al objeto.• En las radiografías panorámicas se permite hasta un 20-30% de distorsión o magnificación.

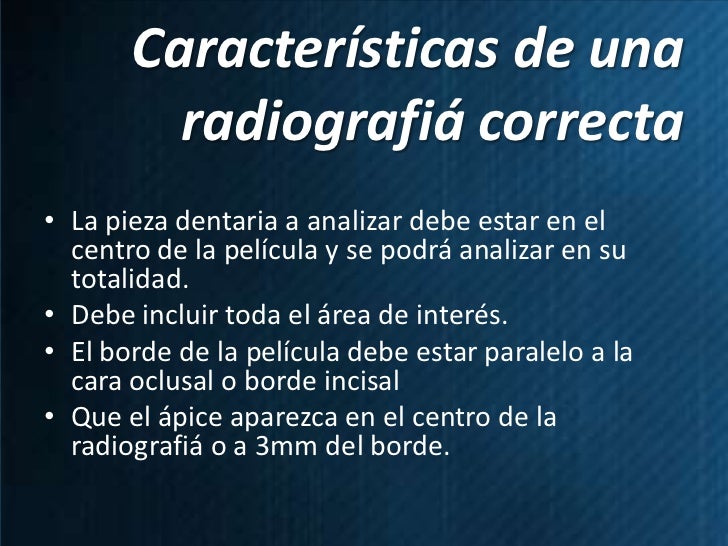

12. 12. Características de una radiografiá correcta• La pieza dentaria a analizar debe estar en el centro de la película y se podrá analizar en su totalidad.• Debe incluir toda el área de interés.• El borde de la película debe estar paralelo a la cara oclusal o borde incisal• Que el ápice aparezca en el centro de la radiografiá o a 3mm del borde.

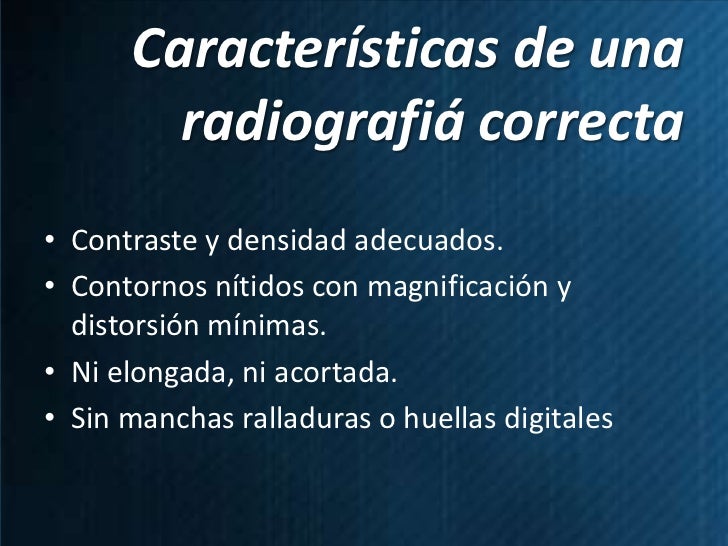

13. 13. Características de una radiografiá correcta• Contraste y densidad adecuados.• Contornos nítidos con magnificación y distorsión mínimas.• Ni elongada, ni acortada.• Sin manchas ralladuras o huellas digitales

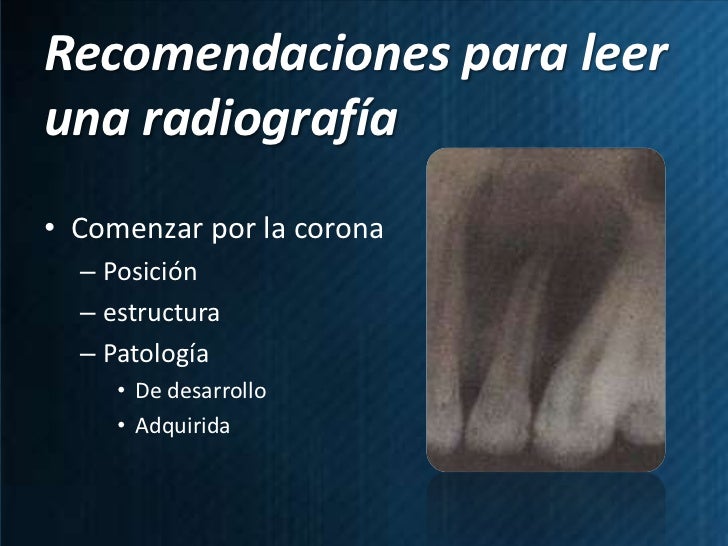

14. 14. Recomendaciones para leeruna radiografía• Comenzar por la corona – Posición – estructura – Patología • De desarrollo • Adquirida

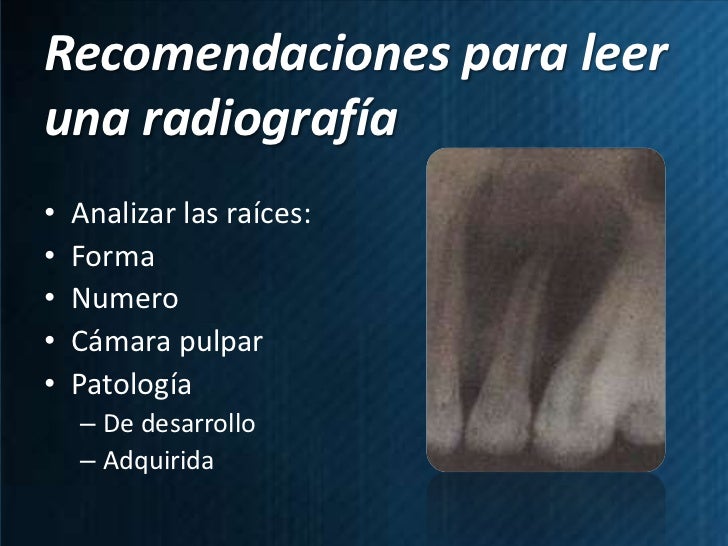

15. 15. Recomendaciones para leeruna radiografía• Analizar las raíces:• Forma• Numero• Cámara pulpar• Patología – De desarrollo – Adquirida

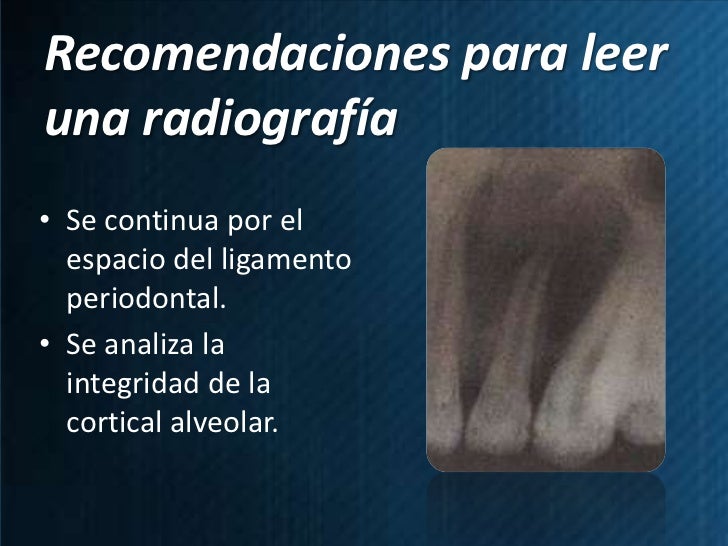

16. 16. Recomendaciones para leeruna radiografía• Se continua por el espacio del ligamento periodontal.• Se analiza la integridad de la cortical alveolar.

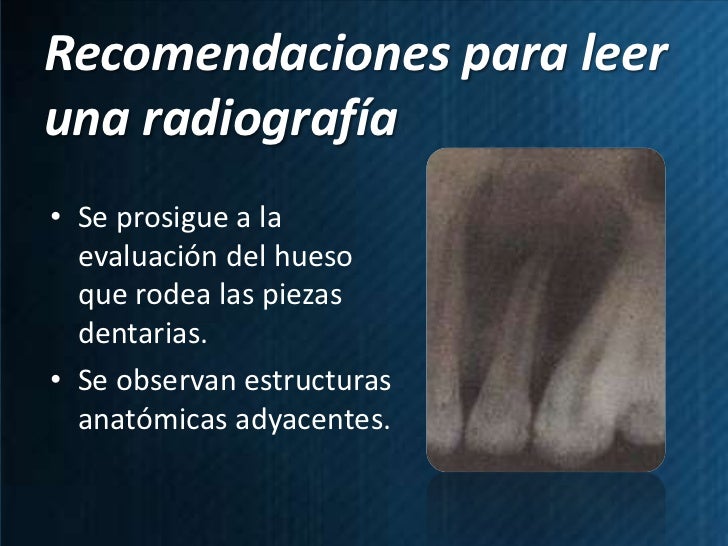

17. 17. Recomendaciones para leeruna radiografía• Se prosigue a la evaluación del hueso que rodea las piezas dentarias.• Se observan estructuras anatómicas adyacentes.

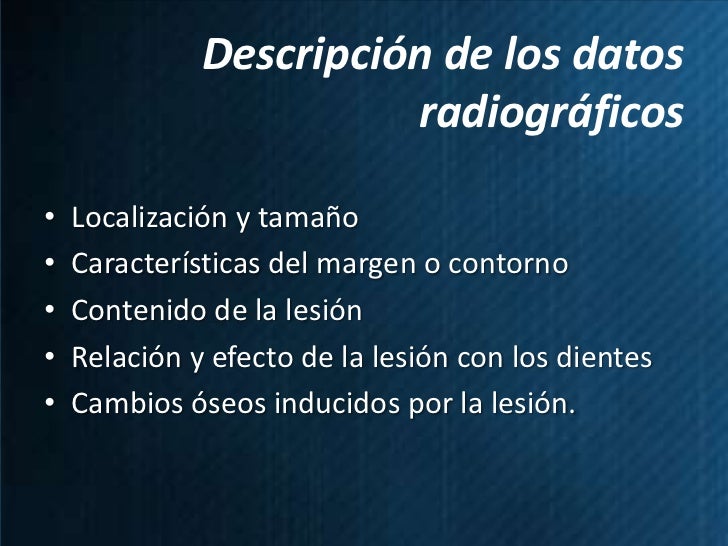

18. 18. Descripción de los datos radiográficos• Localización y tamaño• Características del margen o contorno• Contenido de la lesión• Relación y efecto de la lesión con los dientes• Cambios óseos inducidos por la lesión.

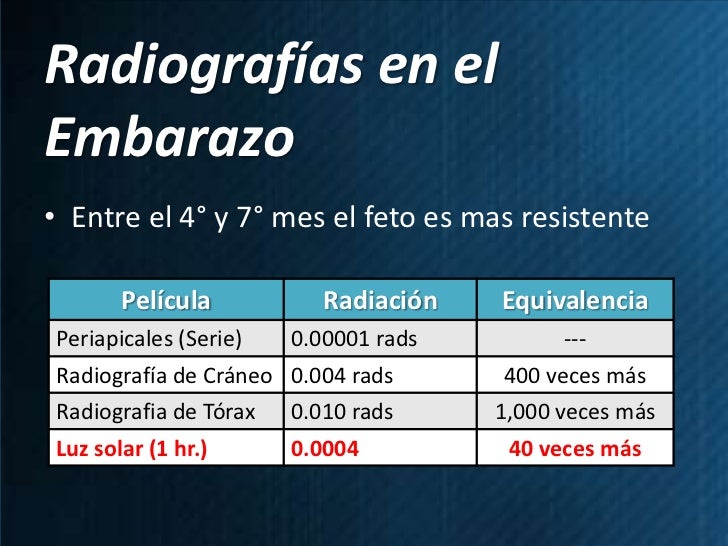

19. 19. Radiografías en elEmbarazo• Entre el 4° y 7° mes el feto es mas resistente Película Radiación EquivalenciaPeriapicales (Serie) 0.00001 rads ---Radiografía de Cráneo 0.004 rads 400 veces másRadiografia de Tórax 0.010 rads 1,000 veces másLuz solar (1 hr.) 0.0004 40 veces más

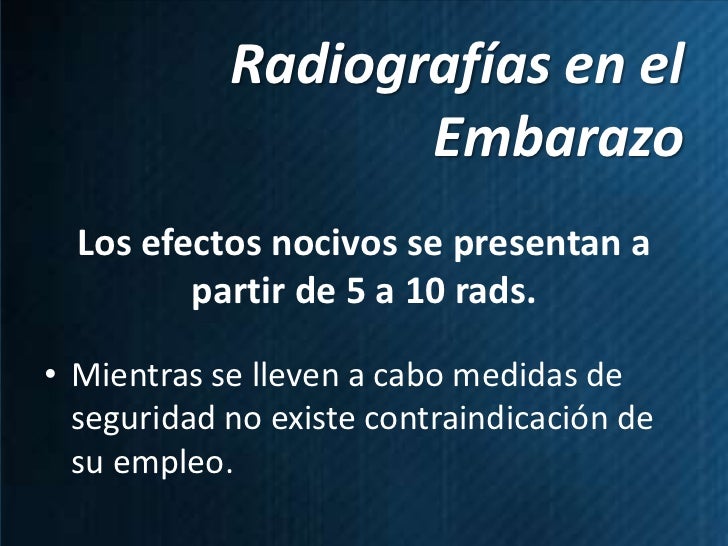

20. 20. Radiografías en el Embarazo Los efectos nocivos se presentan a partir de 5 a 10 rads.• Mientras se lleven a cabo medidas de seguridad no existe contraindicación de su empleo.

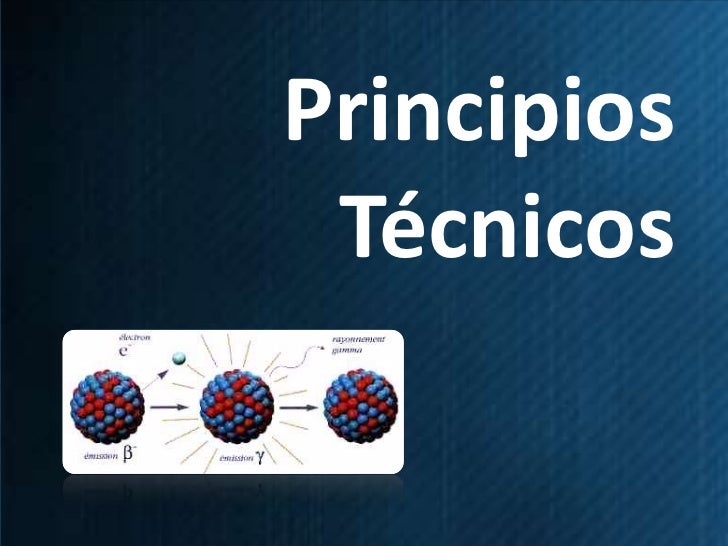

21. 21. Principios Técnicos

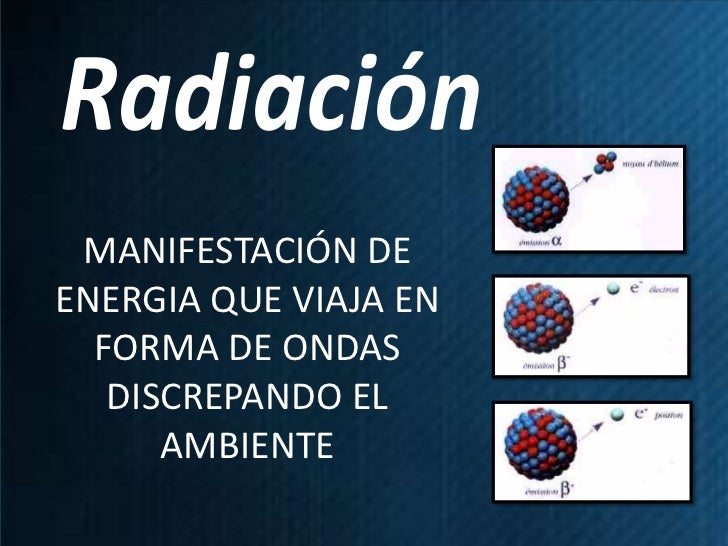

22. 22. MANIFESTACIÓN DEENERGIA QUE VIAJA EN FORMA DE ONDAS DISCREPANDO EL AMBIENTE

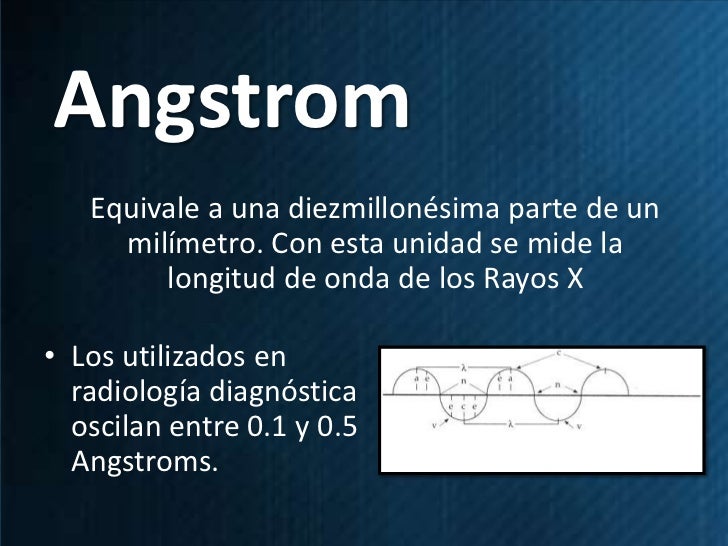

23. 23. Angstrom Equivale a una diezmillonésima parte de un milímetro. Con esta unidad se mide la longitud de onda de los Rayos X• Los utilizados en radiología diagnóstica oscilan entre 0.1 y 0.5 Angstroms.

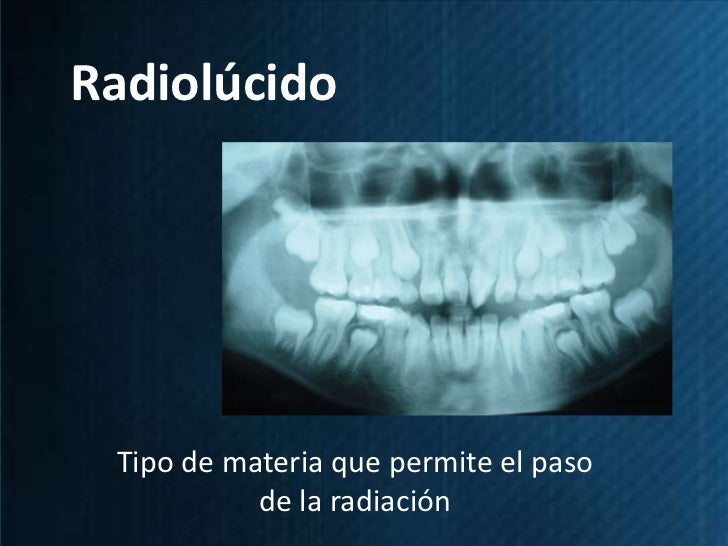

24. 24. Radiolúcido Tipo de materia que permite el paso de la radiación

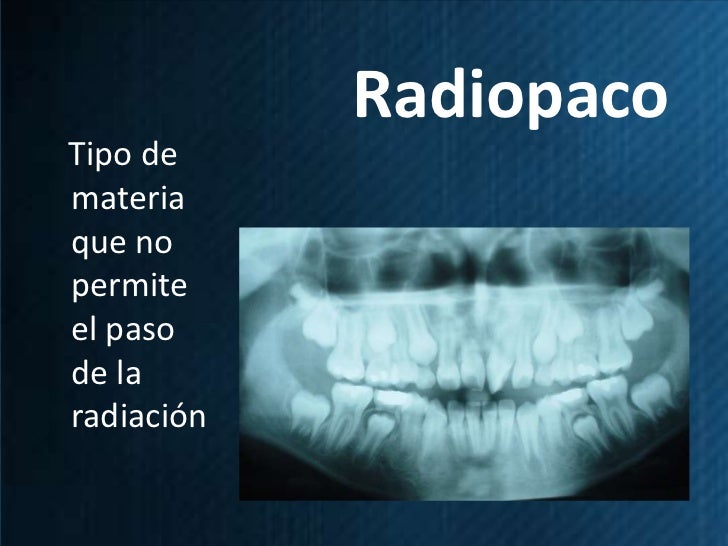

25. 25. RadiopacoTipo demateriaque nopermiteel pasode laradiación

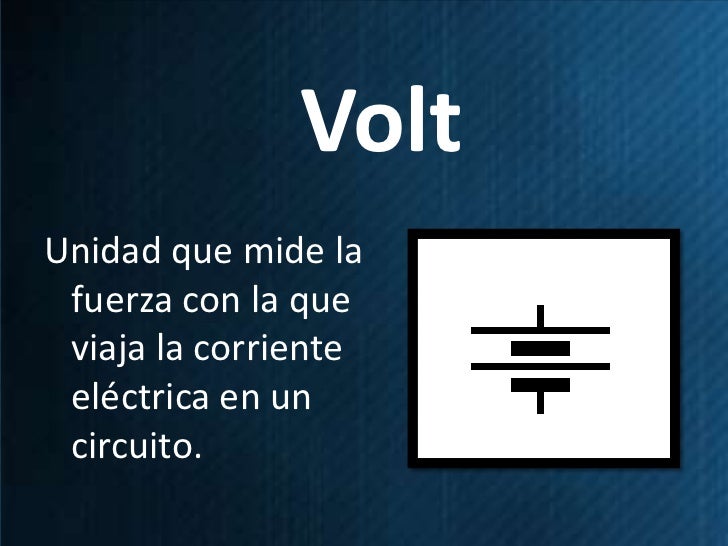

26. 26. VoltUnidad que mide la fuerza con la que viaja la corriente eléctrica en un circuito.

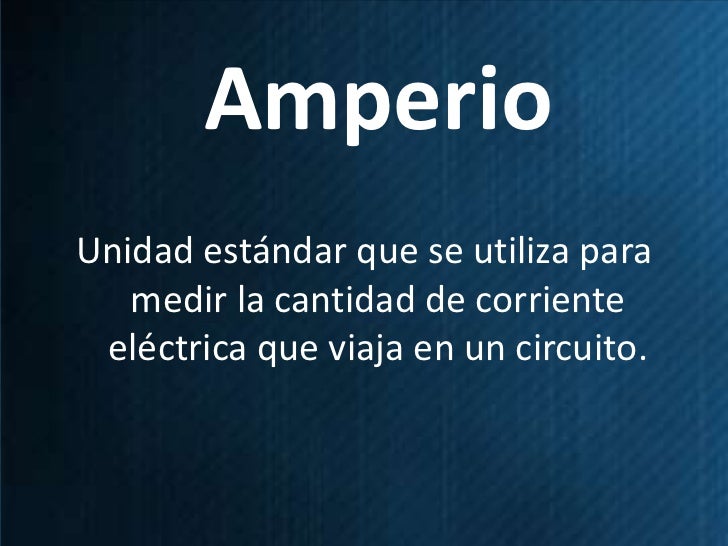

27. 27. AmperioUnidad estándar que se utiliza para medir la cantidad de corriente eléctrica que viaja en un circuito.

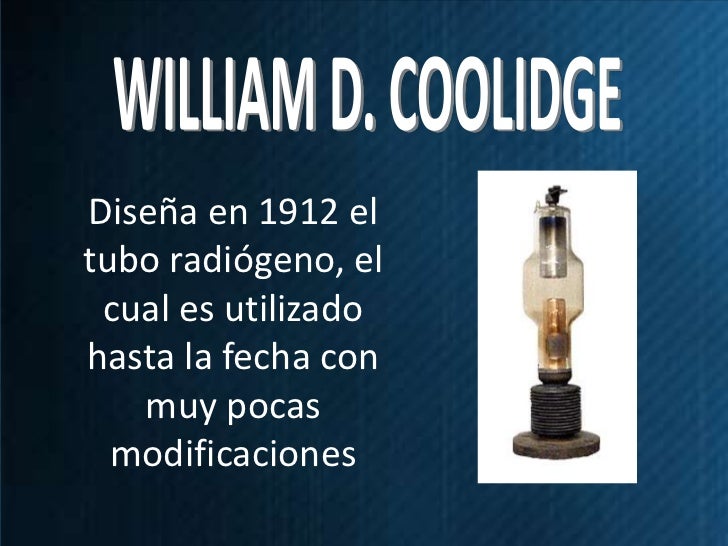

28. 28. Diseña en 1912 eltubo radiógeno, el cual es utilizadohasta la fecha con muy pocas modificaciones

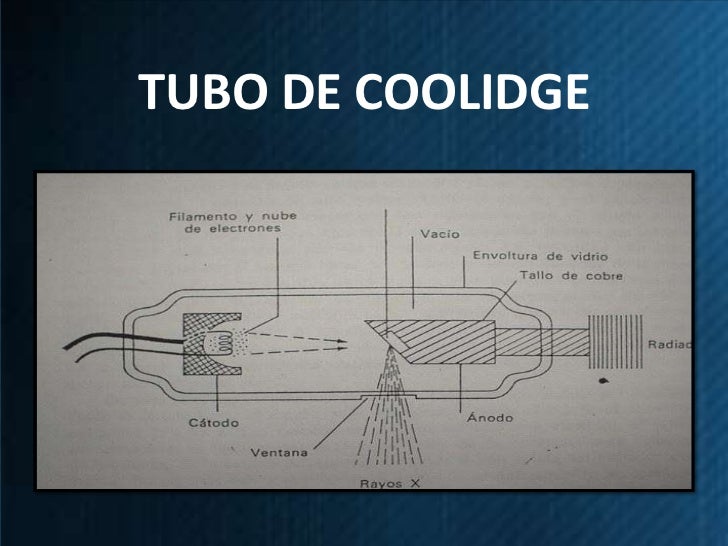

29. 29. TUBO DE COOLIDGE

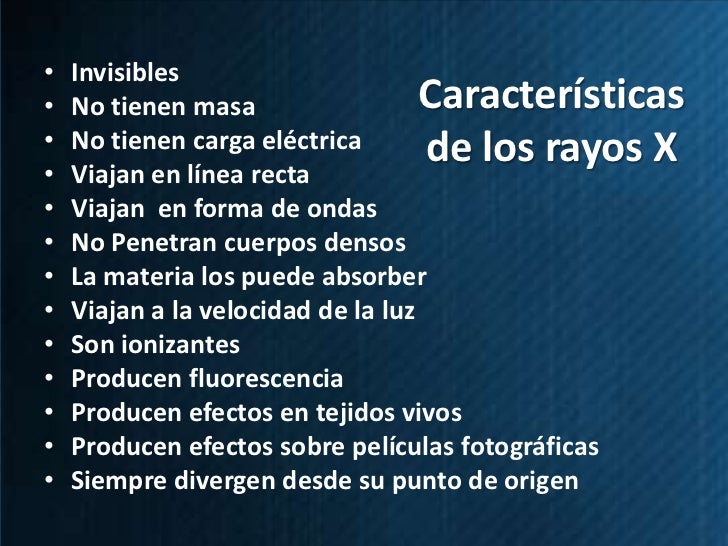

30. 30. • Invisibles• No tienen masa Características• No tienen carga eléctrica de los rayos X• Viajan en línea recta• Viajan en forma de ondas• No Penetran cuerpos densos• La materia los puede absorber• Viajan a la velocidad de la luz• Son ionizantes• Producen fluorescencia• Producen efectos en tejidos vivos• Producen efectos sobre películas fotográficas• Siempre divergen desde su punto de origen

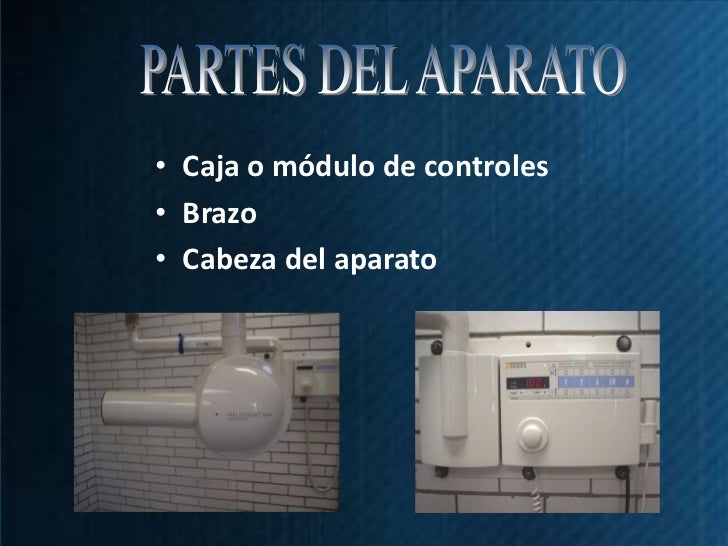

31. 31. • Caja o módulo de controles• Brazo• Cabeza del aparato

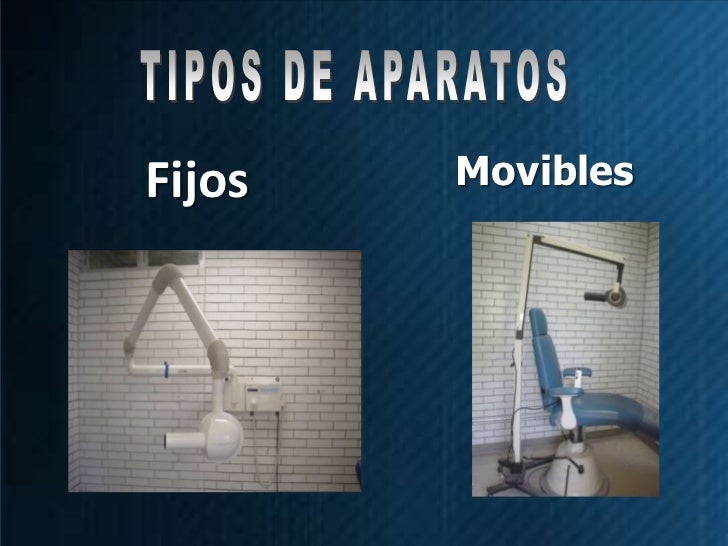

32. 32. Fijos Movibles
33. 33. • Contiene al tubo radiogeno• Un filtro• Un colimador• Al goniómetro• Cono o tubo por donde se emite la radiación

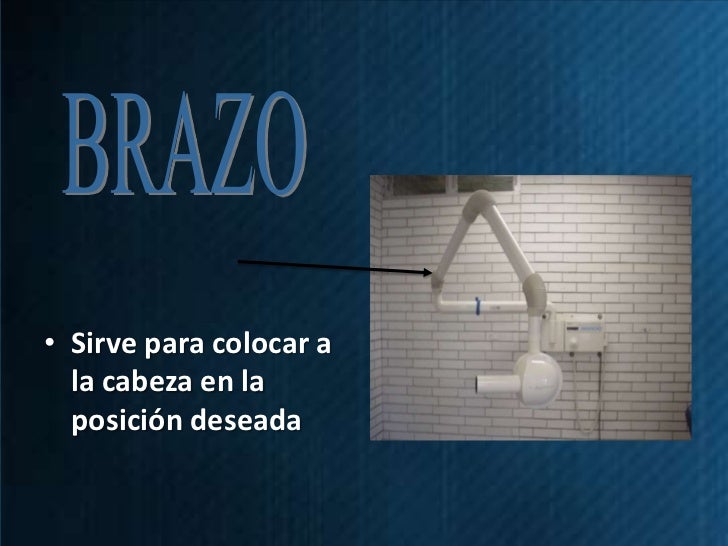

34. 34. • Sirve para colocar a la cabeza en la posición deseada

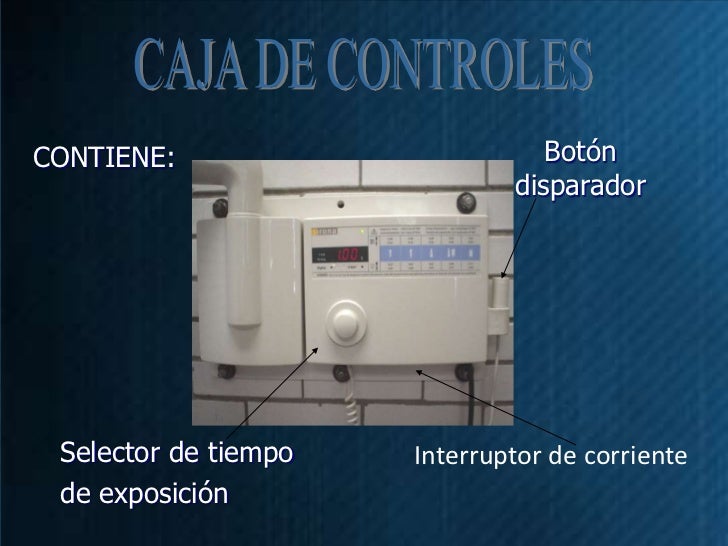

35. 35. CONTIENE: Botón disparador Selector de tiempo Interruptor de corriente de exposición
